Solución de conmutador Ethernet industrial para sistemas de estacionamiento inteligente

La infraestructura de estacionamiento inteligente exige equipos de red que funcionen de forma fiable en garajes subterráneos, estacionamientos al aire libre y entornos de carga de vehículos eléctricos, a pesar de la humedad, las temperaturas extremas y la inestabilidad eléctrica. Esta guía explica cómo diseñar una red de estacionamiento resiliente utilizando conmutadores Ethernet de grado industrial.

Por qué el estacionamiento inteligente necesita redes de grado industrial

Los sistemas modernos de estacionamiento inteligente ya no son simples operaciones de barreras y tickets. Las instalaciones actuales integran "cámaras de reconocimiento de matrículas (LPR), sensores en el suelo, barreras automáticas, terminales de pago de autoservicio, controladores de estaciones de carga de vehículos eléctricos y pantallas de guía en tiempo real — todos los cuales dependen de una red estable y siempre activa para funcionar.

El problema es que la mayoría de estos equipos se instalan en entornos para los que los conmutadores de red de consumo o de grado comercial nunca fueron diseñados. Los garajes subterráneos son húmedos, fríos y químicamente corrosivos. Los estacionamientos en superficie están expuestos a cambios de temperatura desde muy por debajo de cero en invierno hasta más de 60 °C dentro de gabinetes junto a la carretera en verano. La calidad de la energía en las instalaciones de estacionamiento suele ser deficiente, con fluctuaciones de voltaje causadas por cargadores de vehículos eléctricos de alta corriente y ciclos de encendido y apagado de motores de ascensores.

Cuando la red falla en una instalación de estacionamiento, las consecuencias son inmediatas y visibles: las barreras se quedan bloqueadas, las cámaras pierden su señal, los terminales de pago quedan fuera de línea y los vehículos quedan atrapados o el acceso queda sin control. Por eso la infraestructura de red de estacionamientos exige "conmutadores de grado industrial diseñados para funcionamiento continuo sin supervisión — no equipos de oficina adaptados para uso en campo.

Una interrupción de red de 30 minutos en una instalación de estacionamiento urbano concurrido puede dejar atrapados a cientos de vehículos y generar una responsabilidad significativa. Los conmutadores industriales con una clasificación de más de 300.000 horas MTBF se amortizan al eliminar estos incidentes.

Desafíos ambientales y operativos

Temperaturas extremas

Los garajes subterráneos mantienen temperaturas relativamente estables durante todo el año (normalmente entre 5 °C y 25 °C), pero los gabinetes eléctricos montados en pilares de hormigón pueden experimentar condensación y arranques en frío en invierno. Más exigentes son "los estacionamientos en azoteas y al aire libre, donde los gabinetes de control junto a la carretera pueden alcanzar temperaturas internas superiores a 65 °C en verano debido a la exposición solar. Los conmutadores comerciales estándar suelen tener un rango de operación de 0 °C a 40 °C, insuficiente para cualquiera de estos extremos.

Calidad y continuidad de la energía

Las instalaciones de estacionamiento comparten infraestructura eléctrica con equipos de alta carga: ascensores, ventiladores de ventilación y, cada vez más, "estaciones de carga de vehículos eléctricos que consumen entre 7 y 150 kW por punto. Esto genera caídas de tensión, picos transitorios y ruido de conmutación en la línea de alimentación. Un conmutador de red sin protección a nivel de hardware contra polaridad inversa y con baja tolerancia de voltaje de entrada experimentará reinicios frecuentes o daños permanentes en estas condiciones.

Interferencia electromagnética

Los cargadores de vehículos eléctricos, los variadores de frecuencia en sistemas de ventilación y los sistemas de encendido de vehículos generan un ruido electromagnético significativo. Sin protección EMC de grado industrial, los puertos de red en conmutadores comunes experimentan errores de paquetes, caídas de enlace y degradación del hardware con el tiempo.

Acceso físico y coste de mantenimiento

Los equipos de red en instalaciones de estacionamiento están distribuidos en muchas ubicaciones físicas: cada entrada, cada zona de terminales de pago, cada grupo de cámaras. Cada visita de mantenimiento en sitio requiere enviar a un técnico a una ubicación subterránea o exterior específica. Los equipos con un MTBF corto o que requieren gestión de firmware incrementan significativamente el coste operativo durante el ciclo de vida de 10 a 20 años de una instalación.

Arquitectura de red recomendada

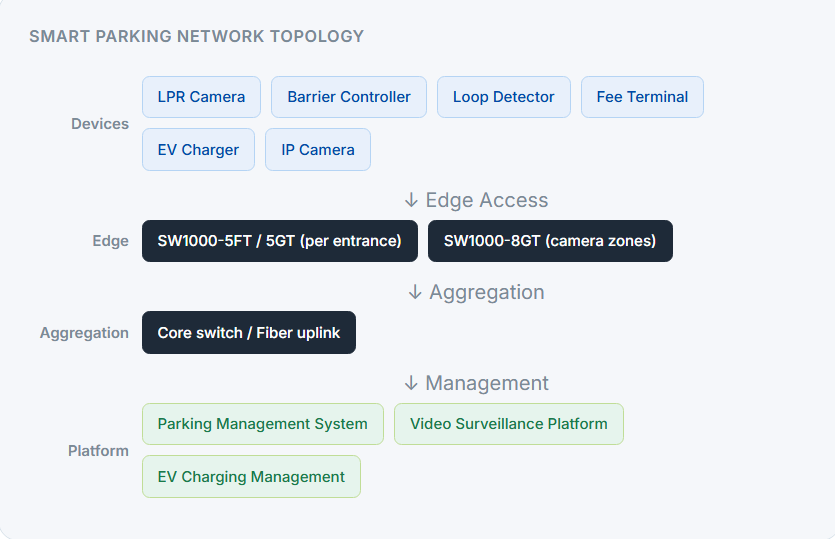

Una red de estacionamiento inteligente bien diseñada utiliza una topología de tres capas que refleja cómo está organizada la instalación física:

Los conmutadores SW1000 se despliegan en la "capa de acceso de borde — instalados dentro del gabinete eléctrico en cada entrada, cada zona de grupos de cámaras y cada conjunto de estaciones de carga de vehículos eléctricos. Su función es agregar todos los dispositivos de campo en su zona inmediata y enlazarse al conmutador central de la instalación mediante Cat6 o fibra. Como los conmutadores SW1000 son no gestionados, no requieren configuración: reenvían tráfico a velocidad de línea en cuanto se alimentan.

Escenarios de despliegue en detalle

Unidades de control de entrada y salida

Cada carril de entrada o salida de vehículos normalmente requiere conectividad para: una o dos "cámaras LPR, un "controlador de barrera, un "detector de bucle en el suelo o sensor de radar, y un "intercomunicador o emergencia unidad de llamada. Esto son entre 4 y 5 dispositivos por carril, lo que hace que el "SW1000-5FT-BU-2D sea la opción óptima: proporciona exactamente el número de puertos necesario para un carril estándar sin pagar de más por capacidad no utilizada.

Para instalaciones con una entrada de doble carril (dos entradas y una salida), un solo "SW1000-8FT-BU-2D puede consolidar ambos carriles y sus dispositivos asociados en un solo gabinete conmutador, simplificando el cableado y reduciendo el tamaño del gabinete.

Entrada de carril único

SW1000-5FT: cámara LPR + controlador de barrera + detector de bucle + intercomunicador + enlace ascendente. Cero puertos sobrantes desperdiciados.

Entrada/salida de doble carril

SW1000-8FT o 8GT: consolidar ambos carriles. Un conmutador por gabinete, un cable de enlace ascendente al núcleo.

Zonas de pago de autoservicio

SW1000-5FT por clúster de quioscos: terminal de pago + pantalla de búsqueda inversa + cámara local + enlace ascendente.

Redes de bahías de carga de vehículos eléctricos

SW1000-8GT: hasta 7 controladores de cargadores + enlace ascendente. Los puertos Gigabit manejan telemetría concurrente de cargadores rápidos.

Redes de cámaras de vigilancia

Las cámaras IP de alta definición con resolución 4K requieren entre 8 y 25 Mbps por flujo. Un piso de estacionamiento con 8 cámaras funcionando en H.265 a 4K genera aproximadamente 100 Mbps de tráfico de vídeo, lo cual está muy por debajo de la capacidad de un solo "SW1000-8GT-BU-2D con su matriz de conmutación sin bloqueo de 16 Gbps. El puerto de enlace ascendente Gigabit garantiza que el video llegue al NVR o a la plataforma en la nube sin congestión.

Para plantas subterráneas con enrutamiento de fibra limitado, cada planta puede tener su propio SW1000-8GT que agregue todas las cámaras, con una única tendida de fibra hacia el switch de agregación en la superficie. Esto topología de estrella por planta elimina los tendidos largos de cableado horizontal y simplifica el aislamiento de fallos.

Infraestructura de carga de vehículos eléctricos

Las estaciones de carga de vehículos eléctricos introducen un desafío de red único: generan una distorsión armónica significativa y transitorios de conmutación tanto en las líneas de energía como de datos cuando los contactores de alta corriente se abren y cierran. El la protección contra sobretensiones del puerto de red del SW1000 de 2 kV en modo común y la clasificación ESD de ±8 kV proporciona una protección adecuada contra estos transitorios sin requerir protectores de sobretensión adicionales en cada puerto.

Siempre haga pasar los cables de datos de los controladores de las estaciones de carga en un conducto separado de los cables de alimentación. Incluso con la robusta protección EMC del SW1000, mantener la separación física entre el cableado de CA de alta corriente y el cableado de red es una buena práctica que reduce las interferencias y simplifica el mantenimiento futuro.

Por qué la serie SW1000 se adapta a esta aplicación

Guía de selección de modelos

La elección de la variante adecuada de SW1000 depende de dos factores: el número de dispositivos a conectar y el ancho de banda que requieren esos dispositivos.

SW1000-5FT-BU-2D — Carril de entrada único estándar. Barrera + LPR + 2 sensores + enlace ascendente. Los puertos de 100 Mbps son suficientes para el control de la barrera y cámaras SD.

SW1000-8FT-BU-2D — Entrada de doble carril o zonas de dispositivos mixtos. Hasta 7 dispositivos de campo + enlace ascendente. Úselo donde la resolución de las cámaras sea 1080p o inferior.

SW1000-5GT-BU-2D — Gigabit compacto de 5 puertos. Ideal para grupos de cargadores de vehículos eléctricos (hasta 4 cargadores + enlace ascendente) o pares de cámaras 4K que requieren rendimiento Gigabit.

SW1000-8GT-BU-2D — Gigabit de 8 puertos. Ideal para plantas con múltiples cámaras, grandes áreas de carga de vehículos eléctricos o cualquier zona que requiera margen Gigabit a futuro. La capacidad de conmutación de 16 Gbps gestiona la carga concurrente en el peor caso.

Instalación y puesta en servicio

La serie SW1000 está diseñada para instalarse dentro de armarios eléctricos estándar montados en carretera o en columnas sobre un riel DIN-35. El proceso de instalación no requiere herramientas especiales más allá de un destornillador y toma menos de 10 minutos por unidad:

1. Monte el switch en el riel DIN-35 dentro del armario — el clip se ajusta de forma segura con una sola presión.

2. Conecte el bloque de terminales de alimentación de 3 pines a la fuente de CC del armario (12V, 24V o 48V). Conecte correctamente V+ y V−; la protección de polaridad evita daños por inversión accidental, pero siempre se recomienda la conexión correcta.

3. Conecte el cable FG (tierra) a la puesta a tierra protectora del armario. Esto activa la capacidad completa de protección contra sobretensiones y ESD.

4. Conecte los cables de los dispositivos de campo y el cable de enlace ascendente. El switch negocia automáticamente la velocidad, el dúplex y la polaridad del cable en todos los puertos.

5. Verifique los indicadores LED verdes en todos los puertos conectados. No se requiere configuración de software.

Debido a que el SW1000 es no administrado, no hay dirección IP que asignar, ni VLAN que configurar, ni firmware que actualizar. Esto lo hace ideal para el despliegue por técnicos de campo sin experiencia en ingeniería de redes — una ventaja operativa significativa al implementarlo en decenas de entradas simultáneamente.

Preguntas frecuentes

1. ¿Qué tipo de switch Ethernet es mejor para un sistema de estacionamiento inteligente?

▾

Un switch Ethernet industrial no administrado con montaje en riel DIN, rango de temperatura amplio, entrada de alimentación redundante y protección contra sobretensiones es el más adecuado para entornos de estacionamiento inteligente. La serie DTECH SW1000 cumple con todos estos requisitos con un rango de operación de -30°C a +70°C, entradas duales de CC 12–52V y protección ESD de hasta ±8 kV. Los switches no administrados se prefieren en aplicaciones de estacionamiento porque no requieren configuración y eliminan el riesgo de una mala configuración que cause tiempos de inactividad.

2. ¿Cuántos puertos necesita una red de estacionamiento?

▾

Un único acceso de estacionamiento normalmente requiere 4–6 puertos: uno para el controlador de la barrera, uno o dos para cámaras LPR, uno para el detector de bucle o radar, uno para el intercomunicador o terminal de pago, y un puerto de enlace ascendente. El SW1000-5FT cubre un carril estándar único. Para accesos de doble carril o zonas con muchas cámaras, el SW1000-8FT o 8GT proporciona la densidad de puertos necesaria.

3. ¿Pueden los switches industriales operar en estacionamientos subterráneos?

▾

Sí. La serie DTECH SW1000 tiene clasificación IP40, opera de -30°C a +70°C y utiliza refrigeración pasiva sin ventilador — lo que la hace muy adecuada para las condiciones húmedas, frescas y polvorientas típicas de las estructuras de estacionamiento subterráneo. La carcasa metálica evita la entrada de humedad y proporciona durabilidad física frente al contacto mecánico ocasional que ocurre en entornos de mantenimiento.

4. ¿Los cargadores de vehículos eléctricos interferirán con el switch de red del estacionamiento?

▾

Los cargadores de vehículos eléctricos generan ruido electromagnético y transitorios de voltaje que pueden dañar equipos de red estándar. La protección contra sobretensiones del puerto de red del SW1000 (2 kV en modo común) y la protección ESD (±8 kV en descarga de aire) están diseñadas específicamente para absorber estos transitorios sin corrupción de datos ni daños en el hardware. También se recomienda tender los cables de datos en un conducto separado del cableado de alimentación como medida complementaria.

5. ¿Es necesario configurar el switch antes de la instalación?

¿Es necesario configurar el switch antes de la instalación?

No. La serie SW1000 es un switch no administrado que no requiere ninguna configuración. Negocia automáticamente la velocidad del puerto, el modo dúplex y la polaridad del cable en el momento en que se conectan los dispositivos. Simplemente móntelo en el riel DIN, conecte la alimentación y conecte los dispositivos — la red queda operativa de inmediato.
